Une organisation rigoureuse de votre infrastructure réseau permet de réduire le temps de dépannage de 60 % en moyenne.
Le désordre physique dans vos installations provoque souvent des pannes intermittentes et une surchauffe prématurée de vos équipements actifs. Nous détaillons ici les règles d'or pour optimiser votre cablage baie informatique afin de garantir une disponibilité maximale et une maintenance simplifiée de vos services.
- Fondamentaux du câblage baie informatique et standard 19 pouces
- Inventaire technique et sélection des composants de brassage
- Planification rigoureuse et schéma de montage des unités
- Maîtrise des flux physiques et gestion thermique
- Systèmes d'identification et codage couleur des cordons
- Protocoles de maintenance et sécurisation de l'infrastructure
Fondamentaux du câblage baie informatique et standard 19 pouces
Une baie de brassage standardise l'organisation réseau via le format 19 pouces et l'unité U (44,45 mm). L'installation nécessite des panneaux RJ45, des switchs et une gestion thermique par obturateurs pour garantir des performances optimales et une maintenance simplifiée des infrastructures critiques.
Standard 19 pouces : largeur de montage de 482,6 mm. Unité U : hauteur normalisée de 1,75 pouce, soit 44,45 mm.
Comprendre le format standard et l'unité U
Le standard 19 pouces définit précisément la largeur de montage de vos équipements. Cette norme internationale assure l'interopérabilité totale entre les différents fabricants de matériel réseau. Elle garantit une intégration parfaite.
L'unité U mesure la hauteur verticale de vos dispositifs. Chaque U équivaut exactement à 1,75 pouce. Les montants perforés permettent de fixer solidement les rails des serveurs ou vos étagères.
Il est impératif de choisir une hauteur adaptée, telle qu'une baie 19" 21 U 800 X 800 (HxLxP) 4 montants, Porte avt. Ce format convient aux locaux techniques exigus. Il optimise l'espace sans encombrement excessif au sol.
Rôle de centralisation des flux réseau
La baie constitue le cœur battant de votre infrastructure numérique. Elle regroupe systématiquement tous les départs de vos câbles horizontaux.
Une centralisation rigoureuse limite les pertes de signal et les pannes intermittentes. Les connexions physiques deviennent stables. Utilisez une baie 19" 27 U 800 X 800 (HxLxP) 4 montants, Porte avt pour vos projets d'envergure. Cela assure l'évolutivité de votre bande passante.
- Réduction de la latence
- Protection physique des ports
- Facilité de brassage
- Meilleure visibilité des liens actifs
Avantages d'une organisation rigoureuse
Un rangement méthodique réduit drastiquement le temps d'intervention technique. Les techniciens identifient les pannes sans manipuler des dizaines de fils entremêlés. C'est un gain de productivité immédiat pour vous.
L'ordre prévient aussi les déconnexions accidentelles lors des phases de maintenance. Une erreur humaine survient rapidement dans un environnement désordonné. La clarté visuelle demeure votre meilleure alliée sécuritaire.
Une baie bien organisée n'est pas un luxe esthétique, c'est la garantie d'une disponibilité maximale de vos services numériques et d'un dépannage ultra-rapide en cas d'incident.
Inventaire technique et sélection des composants de brassage
Une fois les bases structurelles assimilées, il convient de lister les éléments actifs et passifs qui composeront votre architecture interne.
Sélection des switchs et panneaux adaptés
Choisissez des panneaux de brassage offrant une densité de ports cohérente avec votre volume de câbles. Un panneau trop chargé complique l'accès aux connecteurs. Privilégiez la modularité pour vos extensions.
Les switchs doivent supporter les débits attendus sur votre réseau local. Vérifiez la capacité de commutation et le nombre de ports disponibles. Consultez la fiche technique panneau vide 19" - 24 ports RJ45 pour valider la compatibilité avec vos noyaux.
Pensez à l'espace nécessaire pour le brassage optique si besoin. Un tiroir 1U MP2 sans façades , sans façades NEXCONEX permet une intégration propre des fibres monomodes ou multimodes.
Gestion de l'énergie et protection électrique
Les PDU distribuent l'énergie à chaque équipement de manière sécurisée. Choisissez des modèles avec protection contre les surtensions. Une alimentation stable évite le vieillissement prématuré des composants électroniques.
L'ajout d'un onduleur en bas de baie protège contre les micro-coupures. Ce dispositif offre une autonomie cruciale pour éteindre proprement les serveurs. C'est une assurance indispensable pour l'intégrité de vos données sensibles.
| Composant | Rôle | Importance |
|---|---|---|
| PDU | Distribution d'énergie multiprise | Haute |
| Onduleur | Secours batterie et arrêt propre | Critique |
| Parafoudre | Protection contre les pics de tension | Élevée |
| Sonde thermique | Surveillance de la chaleur interne | Préventive |

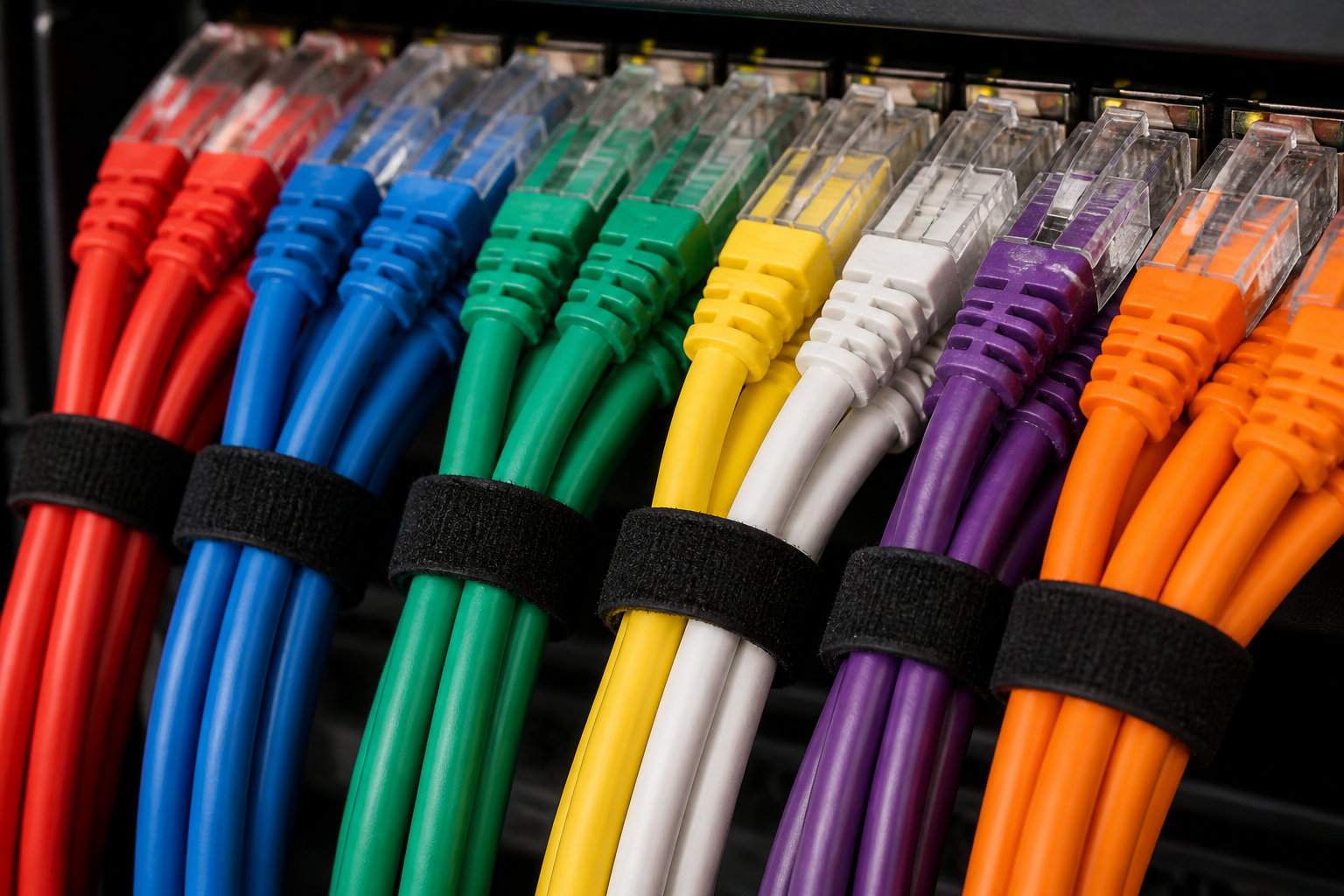

Accessoires de structuration et colliers velcro
Oubliez les serres-câbles en plastique qui écrasent les gaines. Le velcro permet des ajustements fréquents sans abîmer les conducteurs. Il offre une souplesse bienvenue lors des ajouts de liens.
Les passe-câbles horizontaux organisent le cheminement des cordons entre les équipements. Ils cachent le surplus de longueur pour un rendu visuel impeccable. La circulation de l'air s'en trouve aussi améliorée.
Fixez un anneau gestionnaire câblage plastique à fixer sur montant pour guider les faisceaux verticaux. Ces accessoires évitent que les câbles ne pendent devant les façades. Ils facilitent grandement l'accès aux ports des switchs.
Planification rigoureuse et schéma de montage des unités
Mais avant de visser le moindre équipement, une phase de conception sur papier s'impose pour optimiser l'espace disponible.
Mesure des besoins et calcul des longueurs
Listez précisément chaque port nécessaire pour vos postes et serveurs. Prévoyez une réserve de 20% pour l'évolution future du parc. Ne sous-estimez jamais la croissance de vos besoins numériques.
Calculez la longueur des cordons RJ45 avec une marge de sécurité. Un câble trop court est inutilisable, un trop long crée un désordre inutile. Visez la précision pour chaque liaison.
Pour les liaisons distantes, une jarretière optique mono LCAPC/MUPC simplex jaune 10m peut s'avérer nécessaire. Vérifiez toujours la compatibilité des connecteurs avant l'achat. Une erreur de quelques centimètres peut bloquer toute votre installation.
Hiérarchisation verticale des équipements
Placez les éléments les plus lourds, comme les onduleurs, tout en bas. Cela abaisse le centre de gravité et stabilise la structure. La sécurité physique commence par une base solide.
Alternez intelligemment les switchs et les panneaux de brassage. Cette technique, dite "sandwich", minimise la longueur des cordons de liaison. Elle libère de l'espace visuel et facilite la lecture du câblage frontal.
Utilisez un plateau fixe 4 montants 19"1U Larg.472 prof. 525mm Noir pour les matériels non rackables. Posez-y vos box ou petits routeurs spécifiques. Chaque centimètre carré doit être exploité avec logique.
Choix de la catégorie de câble réseau
Le Cat6 suffit pour le Gigabit domestique standard. Pour le 10 Gbps, passez impérativement au Cat6a ou Cat7. Le blindage joue un rôle majeur contre les parasites extérieurs.
Adaptez votre choix à la distance et aux débits cibles. Le câblage cuivre reste la norme pour la distribution terminale. Vérifiez toujours la certification des câbles avant la pose.
Les règles d'or pour le câblage d'une baie informatique 19" imposent une sélection rigoureuse selon ces performances :
- Cat6 : 1 Gbps jusqu'à 100m
- Cat6a : 10 Gbps jusqu'à 100m
- Cat7 : 10 Gbps avec blindage renforcé
- Cat8 : Usage spécifique data center
| Catégorie | Débit Max | Distance Max | Usage |
|---|---|---|---|
| Cat6 | 1 Gbps | 100m | Standard |
| Cat6a | 10 Gbps | 100m | Professionnel |
| Cat7 | 10 Gbps | 100m | Blindé / Industriel |
| Cat8 | 40 Gbps | 30m | Data Center |
Maîtrise des flux physiques et gestion thermique
Donc, après avoir défini l'emplacement de chaque module, vous devez vous concentrer sur la cohabitation des différents flux d'énergie.
Séparation des flux data et alimentation
Ne mélangez jamais les câbles électriques et les câbles réseau. Maintenez une distance minimale pour éviter les inductions parasites. Les courants forts perturbent la clarté des signaux numériques.
Utilisez des goulottes ou des chemins de câbles distincts. Cette séparation physique facilite aussi les interventions ultérieures. Vous éviterez ainsi de manipuler des lignes sous tension inutilement.
Une mauvaise isolation peut brider vos performances globales. Consultez ce document pour savoir si votre infrastructure de câblage réseau limite-t-elle vos capacités réelles. La rigueur dans la séparation est un gage de fiabilité.
Maintenez une distance minimale de 30 cm entre les câbles RJ45/Fibre et les lignes 230V. Utilisez impérativement des conduits ou des chemins de câbles séparés pour prévenir tout risque d'interférence.

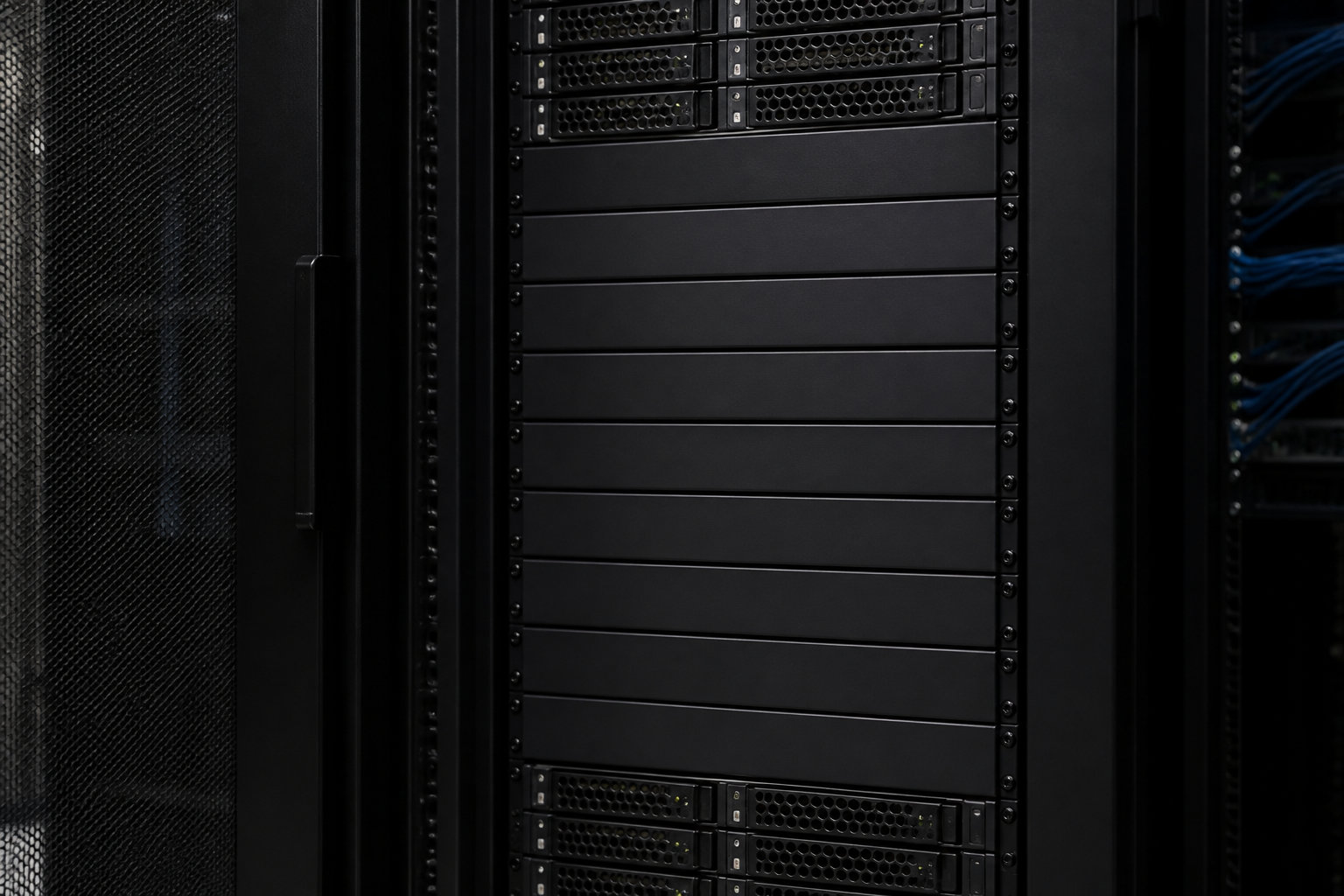

Amélioration du flux d'air via les obturateurs
La chaleur est l'ennemi numéro un de vos serveurs. Les espaces vides dans la baie créent des turbulences d'air chaud. Il faut canaliser le flux vers l'extraction haute.
Installez des panneaux obturateurs ou des balais pour boucher les U libres. Cela force l'air froid à traverser les équipements actifs. Votre système de ventilation gagnera en efficacité réelle.
Un plateau fixe 4 montants 19"1U Larg.482 prof. 345mm Noir peut aussi aider à structurer le flux. Veillez à ne pas obstruer les ouïes de ventilation des switchs. La température doit rester constante pour éviter les pannes.
Prévention des interférences électromagnétiques
Dans les environnements denses, le blindage devient obligatoire. Utilisez des câbles FTP ou SFTP pour bloquer les ondes environnantes. La qualité du signal dépend directement de cette protection.
La mise à la terre de la baie est une étape cruciale. Reliez chaque montant métallique au bornier de terre du bâtiment. Cela évite l'accumulation d'électricité statique dangereuse.
Le respect des normes de mise à la terre et l'usage de câblages blindés constituent le rempart ultime contre les erreurs de transmission et les dommages matériels.
| Type de câble | Niveau de protection EMI |
|---|---|
| U/UTP | Nul (Non blindé) |
| F/UTP | Standard (Feuille globale) |
| S/FTP | Élevé (Tresse + Paires blindées) |
Systèmes d'identification et codage couleur des cordons
Pourtant, une baie techniquement parfaite reste inexploitable si l'on ne peut identifier rapidement chaque liaison.

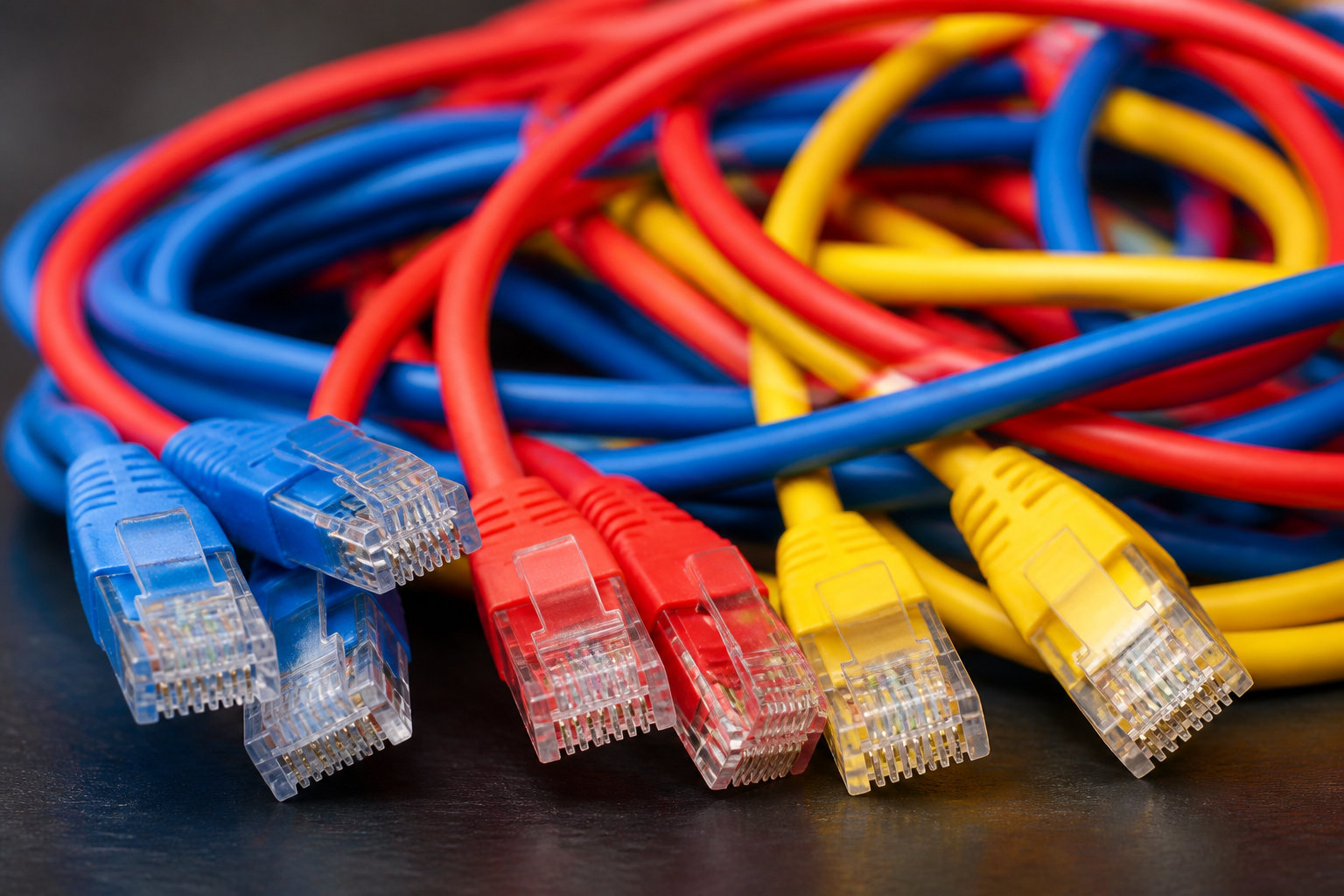

Référentiel de couleurs par type de service
Attribuez une couleur spécifique à chaque usage réseau. Le bleu pour les postes de travail, le rouge pour les serveurs critiques. Cette méthode visuelle accélère le diagnostic.
Le jaune est souvent réservé à la fibre optique. Le câblage fibre optique professionnel suit généralement ces codes standards. Ne dérogez pas à votre propre règle une fois établie.
Les règles d'or pour le câblage d'une baie informatique 19" imposent une segmentation claire :
- Bleu : Data standard
- Rouge : Serveurs/Uplinks
- Vert : Vidéosurveillance/PoE
- Jaune : Fibre Optique
- Gris : Téléphonie/Voix
Procédure d'étiquetage aux deux extrémités
Étiquetez chaque cordon à ses deux extrémités. Utilisez des bagues numérotées ou des étiquettes auto-protégées. Le repérage doit être immédiat, même dans le noir relatif d'une baie.
Identifiez systématiquement les deux bouts du câble. Privilégiez une étiqueteuse professionnelle au marqueur manuel. Fixez une copie plastifiée du plan de brassage sur la porte intérieure.
Ne vous contentez pas d'écrire sur le câble au feutre. L'encre s'efface avec le temps et la chaleur. Investissez dans une étiqueteuse professionnelle pour un résultat durable.
Un marquage clair évite de débrancher le mauvais câble par erreur. C'est le complément indispensable à votre baies de câblage et serveurs bien rangée. La précision sauve des heures de travail inutile.
Documentation durable du plan de brassage
Créez un tableur listant toutes les correspondances de ports. Notez le numéro de prise murale et le port du switch associé. Ce document doit être accessible en ligne.
Laissez une copie papier plastifiée à l'intérieur de la porte. En cas de panne réseau totale, vous aurez toujours l'information. La redondance de l'information est une sécurité.
Mettez à jour ce plan à chaque modification, même mineure. Une documentation obsolète est plus dangereuse que pas de documentation du tout. Prenez ce réflexe dès le premier jour de pose.
Protocoles de maintenance et sécurisation de l'infrastructure
En fait, l'installation n'est que le début d'un cycle de vie qui demande une surveillance constante.
Inspections visuelles et thermiques régulières
Inspectez les connecteurs tous les trois mois environ. Cherchez des signes de fatigue ou de poussière excessive. Un simple coup d'air sec peut prévenir bien des soucis.
Utilisez des sondes thermiques pour surveiller les points chauds. Une alerte automatique vous prévient avant la défaillance matérielle. La prévention coûte toujours moins cher qu'une réparation.
Explorez le catalogue baies et coffrets de brassage 19" pour trouver des solutions de monitoring intégrées. La technologie moderne facilite grandement cette surveillance proactive. Ne négligez jamais ces indicateurs de santé.
Intégration de la vidéosurveillance et domotique
La baie peut centraliser vos caméras IP via des switchs PoE. Cela simplifie l'alimentation de vos dispositifs de sécurité. Un seul câble transporte alors les données et l'énergie.
Regroupez aussi vos modules domotiques sur des étagères dédiées. La gestion centralisée facilite les mises à jour et les redémarrages. Votre maison intelligente mérite un cerveau bien organisé.
Le câblage fibre optique peut même relier des bâtiments annexes pour votre surveillance. Assurez-vous que votre baie dispose de la place nécessaire. L'intégration multi-services est l'avenir du réseau domestique.

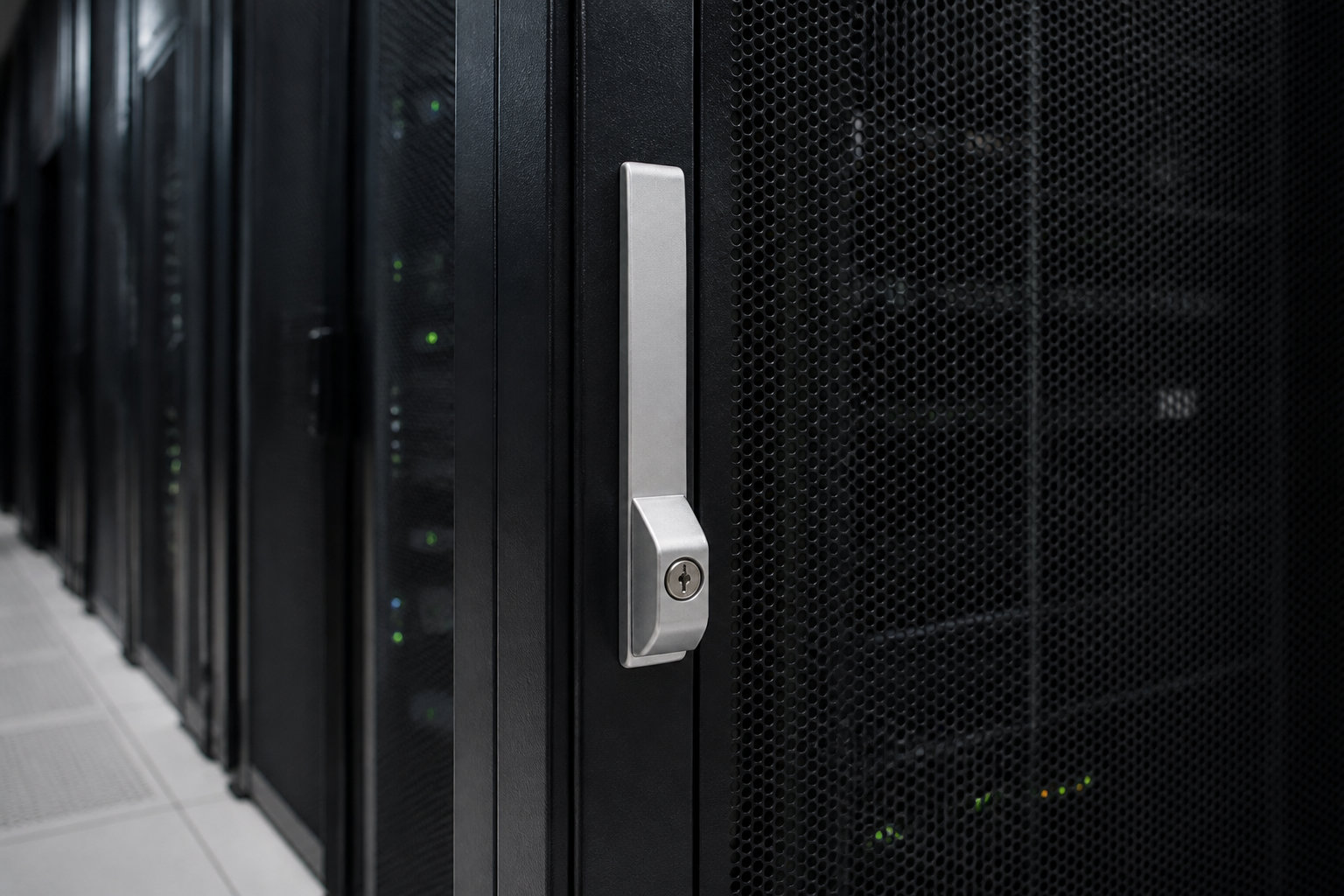

Sécurisation physique des accès critiques
Verrouillez systématiquement les portes de votre baie informatique. L'accès physique est la première faille de sécurité exploitable. Protégez votre cœur de réseau des mains indiscrètes.
Désactivez logiciellement les ports switch non utilisés en façade. Cela empêche toute connexion sauvage sur votre réseau local. La sécurité est une affaire de couches successives.
La protection physique de vos équipements est le socle sur lequel repose toute votre stratégie de cybersécurité, car un accès direct au matériel rend caduques vos barrières logicielles.
La performance de votre infrastructure repose sur une planification rigoureuse, une séparation stricte des flux et un étiquetage systématique. Optimisez dès maintenant votre cablage baie informatique pour garantir une maintenance rapide et une circulation d'air optimale. Une organisation exemplaire assure la pérennité et la sécurité totale de vos services critiques.
FAQ
Qu'est-ce qu'une unité U dans le cadre d'une baie informatique 19 pouces ?
L'unité U, ou unité de rack, est la mesure standardisée définissant la hauteur verticale de vos équipements. Un U équivaut précisément à 1,75 pouce, soit 44,45 mm. Cette norme internationale garantit que vos serveurs, switchs et panneaux de brassage s'insèrent parfaitement dans les montants perforés de votre baie 19 pouces.
Quelle est la largeur standard d'une baie de brassage ?
La largeur de montage standardisée pour les équipements rackables est de 19 pouces (482,60 mm). Toutefois, la largeur extérieure de votre baie peut varier entre 600 mm et 800 mm. Nous recommandons l'usage d'une baie de 800 mm de large pour vos projets à haute densité, car elle offre un espace latéral supplémentaire indispensable pour une gestion rigoureuse des faisceaux de câbles.
Comment organiser la disposition des équipements à l'intérieur de votre baie ?
Une planification rigoureuse impose une hiérarchisation de bas en haut. Vous devez placer les éléments les plus lourds, tels que les onduleurs et les PDU, en bas de la structure pour abaisser le centre de gravité. Les équipements actifs et les panneaux de brassage doivent ensuite être alternés selon la technique "sandwich" pour minimiser la longueur des cordons de liaison.
Pourquoi est-il crucial de séparer les câbles de données des câbles d'alimentation ?
La séparation physique prévient les interférences électromagnétiques (EMI) qui dégradent la qualité de vos signaux numériques. Vous devez maintenir une distance minimale de 30 cm entre vos câbles RJ45 ou fibre et les lignes 230V. L'utilisation de goulottes distinctes et de câbles blindés (FTP/SFTP) constitue le rempart ultime pour garantir la stabilité de vos flux data.
Quels sont les avantages d'utiliser des colliers velcro plutôt que des serres-câbles en plastique ?
Le velcro est la solution professionnelle à privilégier car il évite de comprimer les conducteurs et de brider les performances de vos câbles. Contrairement aux serres-câbles en plastique, les bandes velcro sont réutilisables et offrent une souplesse bienvenue lors de vos opérations de maintenance ou d'ajout de nouveaux liens réseau.
Comment optimiser la circulation de l'air et le refroidissement de vos serveurs ?
La gestion thermique repose sur la canalisation des flux d'air. Vous devez impérativement installer des panneaux obturateurs dans les espaces U vides pour empêcher la recirculation de l'air chaud. Cette pratique force l'air froid à traverser vos équipements actifs, protégeant ainsi vos composants contre la surchauffe et prolongeant leur durée de vie.
Pourquoi mettre en place un codage couleur pour votre câblage réseau ?
L'attribution d'une couleur spécifique par type de service (par exemple, bleu pour la data, rouge pour les serveurs critiques, jaune pour la fibre) permet un diagnostic visuel immédiat. Cette méthode, couplée à un étiquetage durable aux deux extrémités de chaque cordon, réduit votre temps de dépannage jusqu'à 60% en cas d'incident.
Quelle maintenance effectuer pour garantir la pérennité de votre infrastructure ?
Nous préconisons une inspection visuelle trimestrielle pour vérifier l'état des connecteurs, des étiquettes et des fixations. L'installation de sondes thermiques est également recommandée pour surveiller les points chauds. Enfin, assurez-vous de maintenir à jour votre documentation technique et votre plan de brassage après chaque modification logicielle ou physique.

Une organisation rigoureuse de votre infrastructure réseau permet de réduire le temps de dépannage de 60 % en moyenne.
Le désordre physique dans vos installations provoque souvent des pannes intermittentes et une surchauffe prématurée de vos équipements actifs. Nous détaillons ici les règles d'or pour optimiser votre cablage baie informatique afin de garantir une disponibilité maximale et une maintenance simplifiée de vos services.
- Fondamentaux du câblage baie informatique et standard 19 pouces
- Inventaire technique et sélection des composants de brassage
- Planification rigoureuse et schéma de montage des unités
- Maîtrise des flux physiques et gestion thermique
- Systèmes d'identification et codage couleur des cordons
- Protocoles de maintenance et sécurisation de l'infrastructure
Fondamentaux du câblage baie informatique et standard 19 pouces
Une baie de brassage standardise l'organisation réseau via le format 19 pouces et l'unité U (44,45 mm). L'installation nécessite des panneaux RJ45, des switchs et une gestion thermique par obturateurs pour garantir des performances optimales et une maintenance simplifiée des infrastructures critiques.
Standard 19 pouces : largeur de montage de 482,6 mm. Unité U : hauteur normalisée de 1,75 pouce, soit 44,45 mm.
Comprendre le format standard et l'unité U
Le standard 19 pouces définit précisément la largeur de montage de vos équipements. Cette norme internationale assure l'interopérabilité totale entre les différents fabricants de matériel réseau. Elle garantit une intégration parfaite.
L'unité U mesure la hauteur verticale de vos dispositifs. Chaque U équivaut exactement à 1,75 pouce. Les montants perforés permettent de fixer solidement les rails des serveurs ou vos étagères.
Il est impératif de choisir une hauteur adaptée, telle qu'une baie 19" 21 U 800 X 800 (HxLxP) 4 montants, Porte avt. Ce format convient aux locaux techniques exigus. Il optimise l'espace sans encombrement excessif au sol.
Rôle de centralisation des flux réseau
La baie constitue le cœur battant de votre infrastructure numérique. Elle regroupe systématiquement tous les départs de vos câbles horizontaux.
Une centralisation rigoureuse limite les pertes de signal et les pannes intermittentes. Les connexions physiques deviennent stables. Utilisez une baie 19" 27 U 800 X 800 (HxLxP) 4 montants, Porte avt pour vos projets d'envergure. Cela assure l'évolutivité de votre bande passante.
- Réduction de la latence
- Protection physique des ports
- Facilité de brassage
- Meilleure visibilité des liens actifs
Avantages d'une organisation rigoureuse
Un rangement méthodique réduit drastiquement le temps d'intervention technique. Les techniciens identifient les pannes sans manipuler des dizaines de fils entremêlés. C'est un gain de productivité immédiat pour vous.
L'ordre prévient aussi les déconnexions accidentelles lors des phases de maintenance. Une erreur humaine survient rapidement dans un environnement désordonné. La clarté visuelle demeure votre meilleure alliée sécuritaire.
Une baie bien organisée n'est pas un luxe esthétique, c'est la garantie d'une disponibilité maximale de vos services numériques et d'un dépannage ultra-rapide en cas d'incident.
Inventaire technique et sélection des composants de brassage
Une fois les bases structurelles assimilées, il convient de lister les éléments actifs et passifs qui composeront votre architecture interne.
Sélection des switchs et panneaux adaptés
Choisissez des panneaux de brassage offrant une densité de ports cohérente avec votre volume de câbles. Un panneau trop chargé complique l'accès aux connecteurs. Privilégiez la modularité pour vos extensions.
Les switchs doivent supporter les débits attendus sur votre réseau local. Vérifiez la capacité de commutation et le nombre de ports disponibles. Consultez la fiche technique panneau vide 19" - 24 ports RJ45 pour valider la compatibilité avec vos noyaux.
Pensez à l'espace nécessaire pour le brassage optique si besoin. Un tiroir 1U MP2 sans façades , sans façades NEXCONEX permet une intégration propre des fibres monomodes ou multimodes.
Gestion de l'énergie et protection électrique
Les PDU distribuent l'énergie à chaque équipement de manière sécurisée. Choisissez des modèles avec protection contre les surtensions. Une alimentation stable évite le vieillissement prématuré des composants électroniques.
L'ajout d'un onduleur en bas de baie protège contre les micro-coupures. Ce dispositif offre une autonomie cruciale pour éteindre proprement les serveurs. C'est une assurance indispensable pour l'intégrité de vos données sensibles.
| Composant | Rôle | Importance |
|---|---|---|
| PDU | Distribution d'énergie multiprise | Haute |
| Onduleur | Secours batterie et arrêt propre | Critique |
| Parafoudre | Protection contre les pics de tension | Élevée |
| Sonde thermique | Surveillance de la chaleur interne | Préventive |
Accessoires de structuration et colliers velcro
Oubliez les serres-câbles en plastique qui écrasent les gaines. Le velcro permet des ajustements fréquents sans abîmer les conducteurs. Il offre une souplesse bienvenue lors des ajouts de liens.
Les passe-câbles horizontaux organisent le cheminement des cordons entre les équipements. Ils cachent le surplus de longueur pour un rendu visuel impeccable. La circulation de l'air s'en trouve aussi améliorée.
Fixez un anneau gestionnaire câblage plastique à fixer sur montant pour guider les faisceaux verticaux. Ces accessoires évitent que les câbles ne pendent devant les façades. Ils facilitent grandement l'accès aux ports des switchs.
Planification rigoureuse et schéma de montage des unités
Mais avant de visser le moindre équipement, une phase de conception sur papier s'impose pour optimiser l'espace disponible.
Mesure des besoins et calcul des longueurs
Listez précisément chaque port nécessaire pour vos postes et serveurs. Prévoyez une réserve de 20% pour l'évolution future du parc. Ne sous-estimez jamais la croissance de vos besoins numériques.
Calculez la longueur des cordons RJ45 avec une marge de sécurité. Un câble trop court est inutilisable, un trop long crée un désordre inutile. Visez la précision pour chaque liaison.
Pour les liaisons distantes, une jarretière optique mono LCAPC/MUPC simplex jaune 10m peut s'avérer nécessaire. Vérifiez toujours la compatibilité des connecteurs avant l'achat. Une erreur de quelques centimètres peut bloquer toute votre installation.
Hiérarchisation verticale des équipements
Placez les éléments les plus lourds, comme les onduleurs, tout en bas. Cela abaisse le centre de gravité et stabilise la structure. La sécurité physique commence par une base solide.
Alternez intelligemment les switchs et les panneaux de brassage. Cette technique, dite "sandwich", minimise la longueur des cordons de liaison. Elle libère de l'espace visuel et facilite la lecture du câblage frontal.
Utilisez un plateau fixe 4 montants 19"1U Larg.472 prof. 525mm Noir pour les matériels non rackables. Posez-y vos box ou petits routeurs spécifiques. Chaque centimètre carré doit être exploité avec logique.
Choix de la catégorie de câble réseau
Le Cat6 suffit pour le Gigabit domestique standard. Pour le 10 Gbps, passez impérativement au Cat6a ou Cat7. Le blindage joue un rôle majeur contre les parasites extérieurs.
Adaptez votre choix à la distance et aux débits cibles. Le câblage cuivre reste la norme pour la distribution terminale. Vérifiez toujours la certification des câbles avant la pose.
Les règles d'or pour le câblage d'une baie informatique 19" imposent une sélection rigoureuse selon ces performances :
- Cat6 : 1 Gbps jusqu'à 100m
- Cat6a : 10 Gbps jusqu'à 100m
- Cat7 : 10 Gbps avec blindage renforcé
- Cat8 : Usage spécifique data center
| Catégorie | Débit Max | Distance Max | Usage |
|---|---|---|---|
| Cat6 | 1 Gbps | 100m | Standard |
| Cat6a | 10 Gbps | 100m | Professionnel |
| Cat7 | 10 Gbps | 100m | Blindé / Industriel |
| Cat8 | 40 Gbps | 30m | Data Center |
Maîtrise des flux physiques et gestion thermique
Donc, après avoir défini l'emplacement de chaque module, vous devez vous concentrer sur la cohabitation des différents flux d'énergie.
Séparation des flux data et alimentation
Ne mélangez jamais les câbles électriques et les câbles réseau. Maintenez une distance minimale pour éviter les inductions parasites. Les courants forts perturbent la clarté des signaux numériques.
Utilisez des goulottes ou des chemins de câbles distincts. Cette séparation physique facilite aussi les interventions ultérieures. Vous éviterez ainsi de manipuler des lignes sous tension inutilement.
Une mauvaise isolation peut brider vos performances globales. Consultez ce document pour savoir si votre infrastructure de câblage réseau limite-t-elle vos capacités réelles. La rigueur dans la séparation est un gage de fiabilité.
Maintenez une distance minimale de 30 cm entre les câbles RJ45/Fibre et les lignes 230V. Utilisez impérativement des conduits ou des chemins de câbles séparés pour prévenir tout risque d'interférence.
Amélioration du flux d'air via les obturateurs
La chaleur est l'ennemi numéro un de vos serveurs. Les espaces vides dans la baie créent des turbulences d'air chaud. Il faut canaliser le flux vers l'extraction haute.
Installez des panneaux obturateurs ou des balais pour boucher les U libres. Cela force l'air froid à traverser les équipements actifs. Votre système de ventilation gagnera en efficacité réelle.
Un plateau fixe 4 montants 19"1U Larg.482 prof. 345mm Noir peut aussi aider à structurer le flux. Veillez à ne pas obstruer les ouïes de ventilation des switchs. La température doit rester constante pour éviter les pannes.
Prévention des interférences électromagnétiques
Dans les environnements denses, le blindage devient obligatoire. Utilisez des câbles FTP ou SFTP pour bloquer les ondes environnantes. La qualité du signal dépend directement de cette protection.
La mise à la terre de la baie est une étape cruciale. Reliez chaque montant métallique au bornier de terre du bâtiment. Cela évite l'accumulation d'électricité statique dangereuse.
Le respect des normes de mise à la terre et l'usage de câblages blindés constituent le rempart ultime contre les erreurs de transmission et les dommages matériels.
| Type de câble | Niveau de protection EMI |
|---|---|
| U/UTP | Nul (Non blindé) |
| F/UTP | Standard (Feuille globale) |
| S/FTP | Élevé (Tresse + Paires blindées) |
Systèmes d'identification et codage couleur des cordons
Pourtant, une baie techniquement parfaite reste inexploitable si l'on ne peut identifier rapidement chaque liaison.
Référentiel de couleurs par type de service
Attribuez une couleur spécifique à chaque usage réseau. Le bleu pour les postes de travail, le rouge pour les serveurs critiques. Cette méthode visuelle accélère le diagnostic.
Le jaune est souvent réservé à la fibre optique. Le câblage fibre optique professionnel suit généralement ces codes standards. Ne dérogez pas à votre propre règle une fois établie.
Les règles d'or pour le câblage d'une baie informatique 19" imposent une segmentation claire :
- Bleu : Data standard
- Rouge : Serveurs/Uplinks
- Vert : Vidéosurveillance/PoE
- Jaune : Fibre Optique
- Gris : Téléphonie/Voix
Procédure d'étiquetage aux deux extrémités
Étiquetez chaque cordon à ses deux extrémités. Utilisez des bagues numérotées ou des étiquettes auto-protégées. Le repérage doit être immédiat, même dans le noir relatif d'une baie.
Identifiez systématiquement les deux bouts du câble. Privilégiez une étiqueteuse professionnelle au marqueur manuel. Fixez une copie plastifiée du plan de brassage sur la porte intérieure.
Ne vous contentez pas d'écrire sur le câble au feutre. L'encre s'efface avec le temps et la chaleur. Investissez dans une étiqueteuse professionnelle pour un résultat durable.
Un marquage clair évite de débrancher le mauvais câble par erreur. C'est le complément indispensable à votre baies de câblage et serveurs bien rangée. La précision sauve des heures de travail inutile.
Documentation durable du plan de brassage
Créez un tableur listant toutes les correspondances de ports. Notez le numéro de prise murale et le port du switch associé. Ce document doit être accessible en ligne.
Laissez une copie papier plastifiée à l'intérieur de la porte. En cas de panne réseau totale, vous aurez toujours l'information. La redondance de l'information est une sécurité.
Mettez à jour ce plan à chaque modification, même mineure. Une documentation obsolète est plus dangereuse que pas de documentation du tout. Prenez ce réflexe dès le premier jour de pose.
Protocoles de maintenance et sécurisation de l'infrastructure
En fait, l'installation n'est que le début d'un cycle de vie qui demande une surveillance constante.
Inspections visuelles et thermiques régulières
Inspectez les connecteurs tous les trois mois environ. Cherchez des signes de fatigue ou de poussière excessive. Un simple coup d'air sec peut prévenir bien des soucis.
Utilisez des sondes thermiques pour surveiller les points chauds. Une alerte automatique vous prévient avant la défaillance matérielle. La prévention coûte toujours moins cher qu'une réparation.
Explorez le catalogue baies et coffrets de brassage 19" pour trouver des solutions de monitoring intégrées. La technologie moderne facilite grandement cette surveillance proactive. Ne négligez jamais ces indicateurs de santé.
Intégration de la vidéosurveillance et domotique
La baie peut centraliser vos caméras IP via des switchs PoE. Cela simplifie l'alimentation de vos dispositifs de sécurité. Un seul câble transporte alors les données et l'énergie.
Regroupez aussi vos modules domotiques sur des étagères dédiées. La gestion centralisée facilite les mises à jour et les redémarrages. Votre maison intelligente mérite un cerveau bien organisé.
Le câblage fibre optique peut même relier des bâtiments annexes pour votre surveillance. Assurez-vous que votre baie dispose de la place nécessaire. L'intégration multi-services est l'avenir du réseau domestique.
Sécurisation physique des accès critiques
Verrouillez systématiquement les portes de votre baie informatique. L'accès physique est la première faille de sécurité exploitable. Protégez votre cœur de réseau des mains indiscrètes.
Désactivez logiciellement les ports switch non utilisés en façade. Cela empêche toute connexion sauvage sur votre réseau local. La sécurité est une affaire de couches successives.
La protection physique de vos équipements est le socle sur lequel repose toute votre stratégie de cybersécurité, car un accès direct au matériel rend caduques vos barrières logicielles.
La performance de votre infrastructure repose sur une planification rigoureuse, une séparation stricte des flux et un étiquetage systématique. Optimisez dès maintenant votre cablage baie informatique pour garantir une maintenance rapide et une circulation d'air optimale. Une organisation exemplaire assure la pérennité et la sécurité totale de vos services critiques.
FAQ
Qu'est-ce qu'une unité U dans le cadre d'une baie informatique 19 pouces ?
L'unité U, ou unité de rack, est la mesure standardisée définissant la hauteur verticale de vos équipements. Un U équivaut précisément à 1,75 pouce, soit 44,45 mm. Cette norme internationale garantit que vos serveurs, switchs et panneaux de brassage s'insèrent parfaitement dans les montants perforés de votre baie 19 pouces.
Quelle est la largeur standard d'une baie de brassage ?
La largeur de montage standardisée pour les équipements rackables est de 19 pouces (482,60 mm). Toutefois, la largeur extérieure de votre baie peut varier entre 600 mm et 800 mm. Nous recommandons l'usage d'une baie de 800 mm de large pour vos projets à haute densité, car elle offre un espace latéral supplémentaire indispensable pour une gestion rigoureuse des faisceaux de câbles.
Comment organiser la disposition des équipements à l'intérieur de votre baie ?
Une planification rigoureuse impose une hiérarchisation de bas en haut. Vous devez placer les éléments les plus lourds, tels que les onduleurs et les PDU, en bas de la structure pour abaisser le centre de gravité. Les équipements actifs et les panneaux de brassage doivent ensuite être alternés selon la technique "sandwich" pour minimiser la longueur des cordons de liaison.
Pourquoi est-il crucial de séparer les câbles de données des câbles d'alimentation ?
La séparation physique prévient les interférences électromagnétiques (EMI) qui dégradent la qualité de vos signaux numériques. Vous devez maintenir une distance minimale de 30 cm entre vos câbles RJ45 ou fibre et les lignes 230V. L'utilisation de goulottes distinctes et de câbles blindés (FTP/SFTP) constitue le rempart ultime pour garantir la stabilité de vos flux data.
Quels sont les avantages d'utiliser des colliers velcro plutôt que des serres-câbles en plastique ?
Le velcro est la solution professionnelle à privilégier car il évite de comprimer les conducteurs et de brider les performances de vos câbles. Contrairement aux serres-câbles en plastique, les bandes velcro sont réutilisables et offrent une souplesse bienvenue lors de vos opérations de maintenance ou d'ajout de nouveaux liens réseau.
Comment optimiser la circulation de l'air et le refroidissement de vos serveurs ?
La gestion thermique repose sur la canalisation des flux d'air. Vous devez impérativement installer des panneaux obturateurs dans les espaces U vides pour empêcher la recirculation de l'air chaud. Cette pratique force l'air froid à traverser vos équipements actifs, protégeant ainsi vos composants contre la surchauffe et prolongeant leur durée de vie.
Pourquoi mettre en place un codage couleur pour votre câblage réseau ?
L'attribution d'une couleur spécifique par type de service (par exemple, bleu pour la data, rouge pour les serveurs critiques, jaune pour la fibre) permet un diagnostic visuel immédiat. Cette méthode, couplée à un étiquetage durable aux deux extrémités de chaque cordon, réduit votre temps de dépannage jusqu'à 60% en cas d'incident.
Quelle maintenance effectuer pour garantir la pérennité de votre infrastructure ?
Nous préconisons une inspection visuelle trimestrielle pour vérifier l'état des connecteurs, des étiquettes et des fixations. L'installation de sondes thermiques est également recommandée pour surveiller les points chauds. Enfin, assurez-vous de maintenir à jour votre documentation technique et votre plan de brassage après chaque modification logicielle ou physique.
